Воздушный тепловой насос сохраняет работоспособность до −25 °C, но физику не обманешь: чем холоднее на улице, тем меньше тепла он отдаёт и тем больше его требует дом. Эти две кривые движутся навстречу друг другу и в определённой точке пересекаются. Именно вокруг этого пересечения строится бивалентная схема отопления — связка теплового насоса с котлом, в которой каждый источник включается тогда, когда работает выгоднее всего. Чаще всего такой гибрид собирают в домах, где котёл уже установлен и ещё честно служит.
Точка бивалентности: где пересекаются две кривые
Точкой бивалентности называют наружную температуру, при которой теплоотдача насоса ещё впритык покрывает теплопотери дома; в литературе встречается и название «точка равновесия». Теплее этой отметки насос отапливает сам. Холоднее — в одиночку уже не успевает, и разницу должен компенсировать второй источник: газовый, электрический или твердотопливный котёл.
Дней, когда мороз держится ниже этой точки, за сезон набирается немного, так что бо́льшую часть зимы базовую нагрузку несёт насос, который из одного киловатт-часа электричества отдаёт в систему в несколько раз больше тепловой энергии. Именно поэтому гибрид экономически оправдан даже тогда, когда котёл остаётся в схеме навсегда. Откуда берётся этот выигрыш, подробно объясняет принцип работы теплового насоса.
Точка бивалентности — величина не паспортная, а проектная, и её можно сдвигать. Утепление дома уменьшает теплопотери — точка опускается. Перевод системы на более низкую температуру подачи тоже играет на стороне насоса. Наконец, можно заложить модель помощнее. Задача проектировщика — найти баланс, при котором насос закрывает основную часть сезона, но не простаивает переоценённым в мягкую погоду.
Когда бивалентная схема отопления уместна
Универсального ответа нет — всё решают состояние дома, котла и электросети. Гибрид оправдан, когда исправный котёл уже установлен и списывать его рано. Когда у дома большие теплопотери, а радиаторы рассчитаны на высокую температуру подачи, которую насосу зимой держать невыгодно. Когда выделенной электрической мощности не хватает для насоса, способного в одиночку закрыть пиковый мороз. Наконец, бивалентность — удобный путь поэтапной модернизации: сначала насос забирает базовую нагрузку, а после утепления дома от котла отказываются окончательно. Отдельный случай — твердотопливный котёл: в связке с насосом он превращается из ежедневной обязанности в источник для самых холодных недель, и дров за сезон уходит заметно меньше.
Если же котёл доживает последние сезоны, а дом нормально утеплён, честнее сразу посчитать полную замену газового котла на тепловой насос: моновалентная система проще, и ухаживать за одним источником легче, чем за двумя.
Как автоматика делит работу между источниками
Связкой управляет контроллер теплового насоса. Он следит за наружной температурой, температурой подачи и кривой отопления и сам решает, когда будить котёл, — никаких ручных переключений и походов в котельную. В настройках заложены три базовых сценария:
| Режим | Выше точки бивалентности | Ниже точки бивалентности |
|---|---|---|
| Альтернативный | Работает только насос | Насос останавливается, всю нагрузку берёт котёл |
| Параллельный | Работает только насос | Насос работает дальше, котёл добавляет разницу |
| Частично параллельный | Работает только насос | Источники работают вместе, а в самый сильный мороз остаётся один котёл |
Для газового или электрического котла обычно выбирают параллельный сценарий: насос не останавливается и дальше вырабатывает основную часть тепла, а котёл лишь догревает теплоноситель до нужной температуры. Альтернативный режим уместен там, где ниже определённой отметки насос эксплуатировать невыгодно, — скажем, в старых высокотемпературных радиаторных системах, которым в мороз нужна по-настоящему горячая подача.
На практике это выглядит буднично: морозной ночью контроллер видит, что температура подачи отстаёт от расчётной кривой, и запускает котёл; как только на улице теплеет, догрев так же незаметно выключается. Смену источников жильцы не чувствуют — в комнатах постоянная температура, а вмешательство человека сводится к сезонному сервису обоих источников.
У Thermia логика догрева встроена в штатный контроллер: воздушный тепловой насос Thermia iTec автоматически подключает и отключает дополнительный источник по фактической потребности дома, так что владельцу достаточно один раз задать желаемую комнатную температуру. Сезонная эффективность воздушных моделей лежит в пределах SCOP 3–5, поэтому автоматика держит насос в работе как можно дольше, а котёл будит только в пик холодов.
Кроме планового догрева, котёл в бивалентной связке выполняет ещё одну роль — резервную. Если насос остановится из-за сбоя электросети или на время сервиса, контроллер переведёт нагрузку на второй контур, и дом не выстынет. Для владельца это аргумент не менее весомый, чем экономия: у системы с двумя источниками нет единой точки отказа.
С чего начинается рабочий гибрид

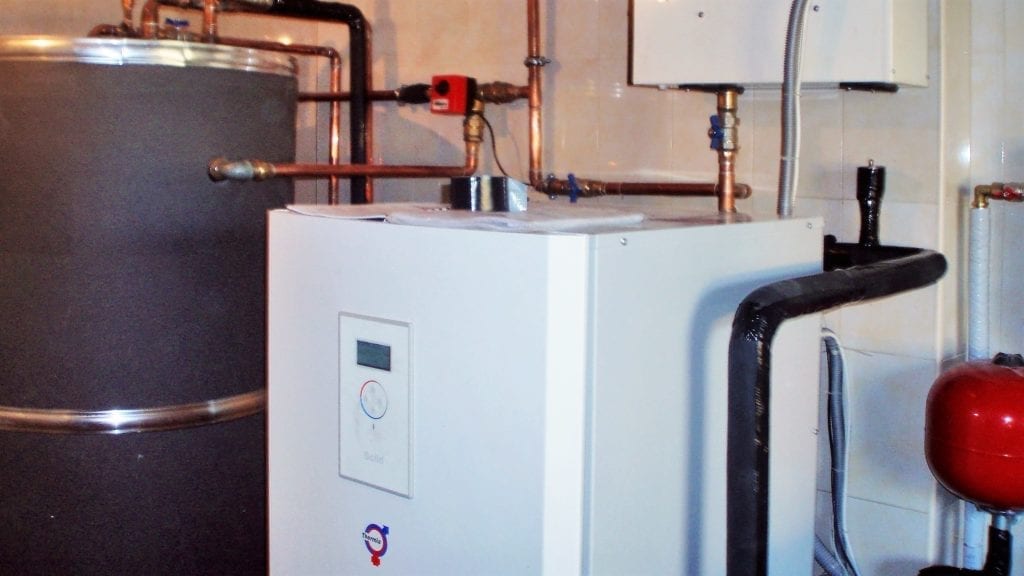

Наш объект: Thermia Solid 26 в селе Троещина
В доме, площадью 400 метров квадратных, установлен тепловой насос, мощностью 26 кВт. Дом отапливается теплыми полами, тепловой насос работает на отопление и ГВС.
С расчёта. Нужны фактические теплопотери дома, температурный график системы отопления и характеристика конкретной модели — по ним определяют точку бивалентности и выбирают сценарий для котла. Ошибка в любую сторону неприятна: чрезмерно мощный насос будет работать короткими циклами и быстрее износится, слабый — переложит на котёл слишком большую долю сезона. Компания «Новитерм» поставляет тепловые насосы Thermia в Украину с 2007 года и подбор бивалентных схем начинает именно с теплотехнического расчёта, а не с каталога. Правильно посчитанный гибрид — это не компромисс, а план: сегодня насос снимает с котла базу, завтра остаётся в доме один.
