Участок в 4–6 соток, занятый домом, подъездом и газоном, почти не оставляет места под классическое геотермальное поле: вертикальные скважины нужно разнести по площади так, чтобы они не выхолаживали грунт друг у друга, а свободной площади просто нет. Кластерное бурение решает задачу иначе — все скважины стартуют из одного небольшого котлована у дома и расходятся вниз веером, под наклоном.
Кластерное бурение: одна точка входа вместо поля скважин
В обычном вертикальном контуре стволы идут строго вниз, а устья расставляют по участку с выдержанным шагом. Шаг нужен не для удобства, а ради теплового баланса: каждая скважина зимой забирает тепло из массива вокруг себя, и если зоны отбора пересекаются, грунт не успевает восстановиться за лето. Кластер сохраняет ту же логику, но переносит расхождение с поверхности вглубь. Устья лежат рядом, в пределах одного котлована, а стволы наклонены в разные стороны — на рабочей глубине их концы расходятся ровно так же, как разошлись бы вертикальные по всему двору.
Источник тепла от этого не меняется. Температура грунта на глубине держится в пределах +8…+12 °C круглый год независимо от того, под каким углом до него добрались. Меняется только геометрия доступа: вместо сетки точек по всему участку — одна площадка, с которой установка отрабатывает все скважины, меняя наклон мачты.
Котлован при этом выполняет ещё одну работу. В него сходятся петли всех скважин, там же ставят коллектор с запорной арматурой, и оттуда к дому идёт одна короткая трасса вместо пучка труб через весь двор. Меньше длины под землёй — меньше соединений, меньше мест, где через годы может вылезти проблема, и меньше сопротивления, которое приходится преодолевать циркуляционному насосу. Коллектор остаётся доступным для проверки давления и балансировки петель, а не разбросанным по нескольким точкам участка.
Что это даёт на малом участке
| Что сравниваем | Вертикальное поле по площади | Кластер из одного котлована |
|---|---|---|
| Нужная свободная площадь | Весь участок минус дом и отступы | Одна площадка у дома |
| Переезды буровой | На каждую скважину | Одна постановка техники |
| Трассы до коллектора | Длинные, через весь двор | Короткие, сходятся в котловане |
| Участок после работ | Разрытые траншеи по периметру | Нарушена одна зона |
| Что удаётся сохранить | Мало что | Взрослые деревья, брусчатку, септик |
Практическое следствие: контур для геотермального теплового насоса удаётся разместить там, где по традиционной схеме владельцу отказали бы ещё на этапе осмотра. Ландшафт, который уже сделан, по большей части остаётся на месте — вскрывают и засыпают одну зону, а не весь двор.
Где проходит граница метода
Кластер — не универсальная отмычка. Наклонный ствол сложнее проходить и удерживать, чем вертикальный: в плывунах и сильно трещиноватых породах он требует обсадки и более тщательного контроля, а темп проходки ниже. И не всякая буровая установка умеет работать под углом — нужна машина с наклоном мачты и бригада с опытом именно таких работ.
Второе ограничение — юридическое и геометрическое одновременно. Наклонные скважины уходят в сторону от дома, и на глубине их концы не должны заходить под соседний участок без согласования. Чем меньше двор, тем уже сектор, в который разрешено раскрывать веер, и тем осторожнее приходится подбирать углы. Точно так же нужно учесть всё, что уже лежит в земле под предполагаемым веером: водопровод, дренаж, кабель ввода, старый колодец или поле фильтрации.
Третье — тепловая нагрузка. Количество скважин определяет потребность дома, а не желание уложиться в один котлован. Когда дом большой или слабо утеплён, веер разрастается до такого числа стволов, что углы становятся слишком пологими, а зоны отбора снова сближаются. Тогда честнее другие варианты: второй кластер в иной точке, более глубокие скважины или сначала утепление. Именно поэтому теплорасчёт делают до бурения, а не после: геотермальные тепловые насосы прощают многое, но не контур, спроектированный «на глаз».
И последняя граница — здравый смысл. Если вокруг дома есть свободная площадь и технике ничего не мешает, веер не даёт никакого преимущества: вертикальные скважины бурить проще и быстрее. Кластер оправдан именно там, где площади не хватает, ландшафт уже готов или подъезд возможен лишь с одной стороны.
Что получает дом после запуска
Правильно рассчитанный кластер работает так же, как обычное поле, — для машины разницы нет. Стабильный источник с температурой +8…+12 °C позволяет держать высокую сезонную эффективность: у геотермальных Thermia SCOP достигает 6,15 (Atlas), у Calibra — 5,96, тогда как воздушные модели дают 3–5. Летом тот же контур работает на пассивное охлаждение: холод берётся из грунта, а электричество потребляет только циркуляционный насос, около 0,2 кВт. Ресурс скважинного контура — 25+ лет, так что он прослужит дольше любого узла в котельной.
Наш объект: Thermia Diplomat Inverter М в Хотяновке

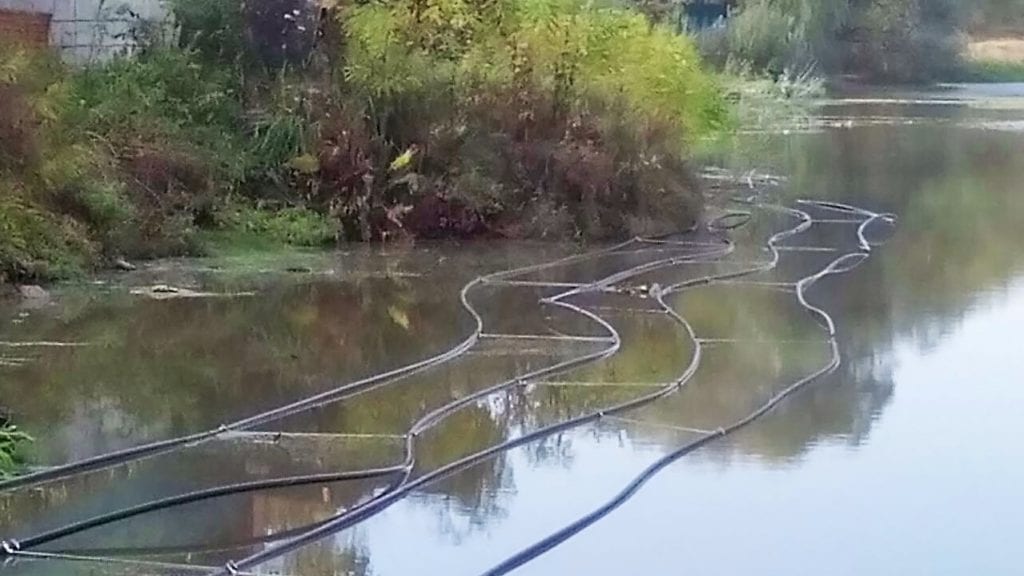

Жилой дом площадью 298 метров, 2007 года постройки. Ранее отапливался электрокотлом, ГВС было от 3,5 кВт электрического бойлера. Дом расположен на берегу озера, было принято решение воспользоваться водоемом, как источником геотермальной энергии. Мы установили инверторный тепловой насос, мощностью 12 кВт со встроенным баком ГВС на 180 л. Наружный контур погружен на дно водоема.
В «Новитерм» кластерные площадки встречаются всё чаще — как раз из-за застройки узкими участками. Ключевое здесь не сама технология бурения, а связка: геология, теплорасчёт и монтаж геотермального теплового насоса должны быть в одних руках. Если веер проектирует один подрядчик, обвязку делает второй, а насос настраивает третий, ошибку в углах или длине стволов заметят только на вторую зиму — когда рассол окажется холоднее расчётного, а компрессор начнёт работать дольше, чем должен был.
